一、項目基本情況

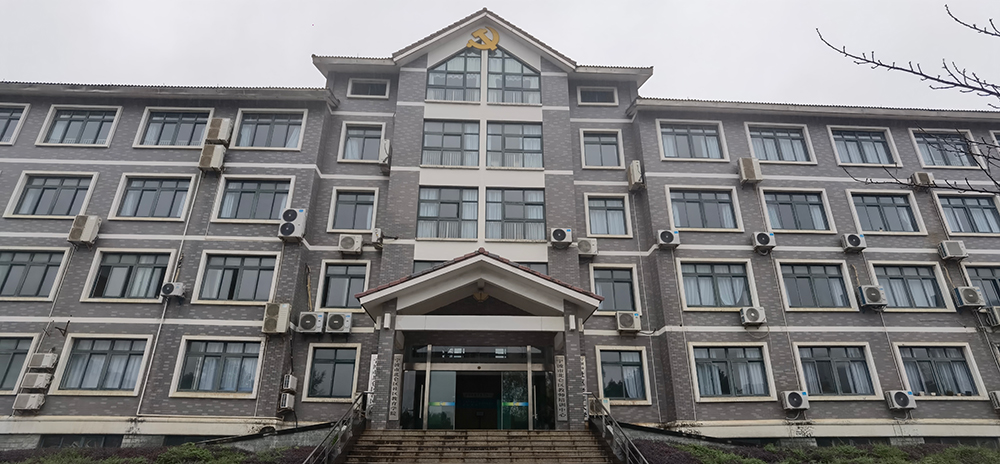

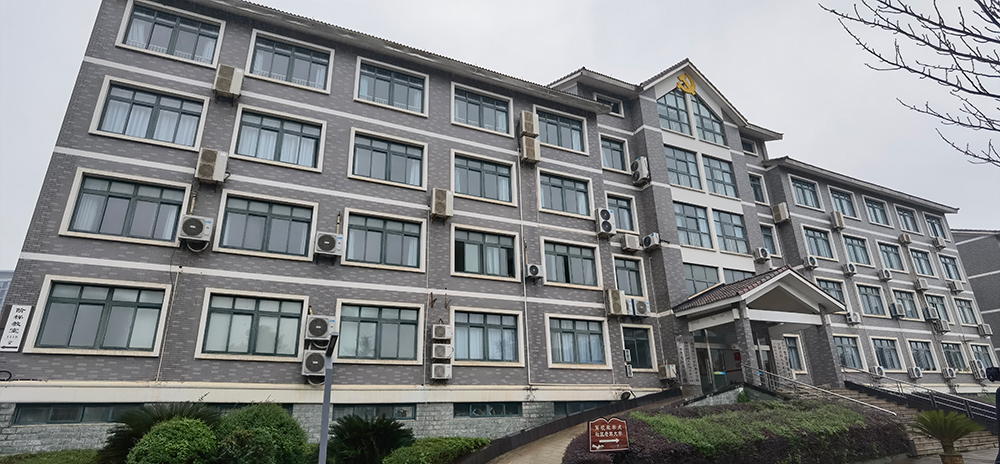

項目名稱：寧波開放大學北侖學院中心大樓-- 后裝科力屋PLC智能燈光、窗簾改造項目
項目地址：浙江省寧波市北侖區新碶恒山路999號
項目面積：4層辦公大樓+距離大樓100米外的報告廳，面積約3500㎡（融合在一個系統）
入場時間：2024年8月16日
交付時間：2024年8月30日
施工單位：寧波市滬東信息工程有限公司
設計理念：所有設備集成在一個平臺便于業主集中管控；整個系統一定要長期穩定可靠，任何一個設備出問題，都不允許導致系統的癱瘓；后期要便于系統的維護，項目要利于今后按需免布線擴展。
二、項目建設內容
該項目為后裝改造項目，主要做4個樓層共30間教室、辦公室的電動窗簾控制+報告廳電動卷簾控制；各樓層過道的燈光控制等。既可以通過智能面板控制，也可以通過APP單獨或集中控制。
每層樓一個獨立的PLC系統（距離大樓100米外的報告廳納入1樓系統），通過一個M1邊緣計算模塊融合為一個大系統。
科力屋超大系統架構技術，可以將2-30個物理上獨立的科力屋PLC系統融合為一個相互聯動的超大系統，輕松實現樓宇等工裝超大面積項目的后裝智能化改造控制。
該系統架構最大的優勢：任何一個獨立的系統的任何一個產品損壞，本系統不會癱瘓，也不會影響其它獨立系統的正常使用。
三、項目案例圖片

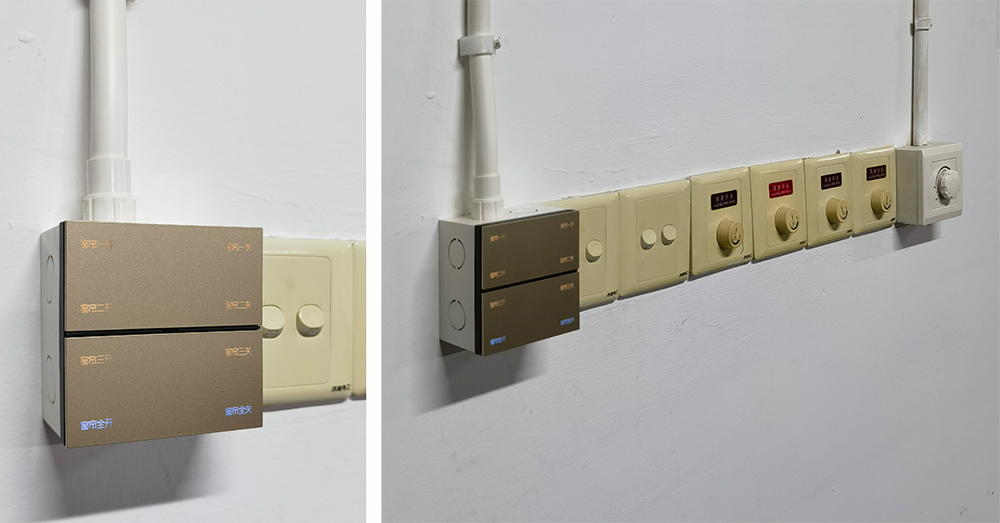

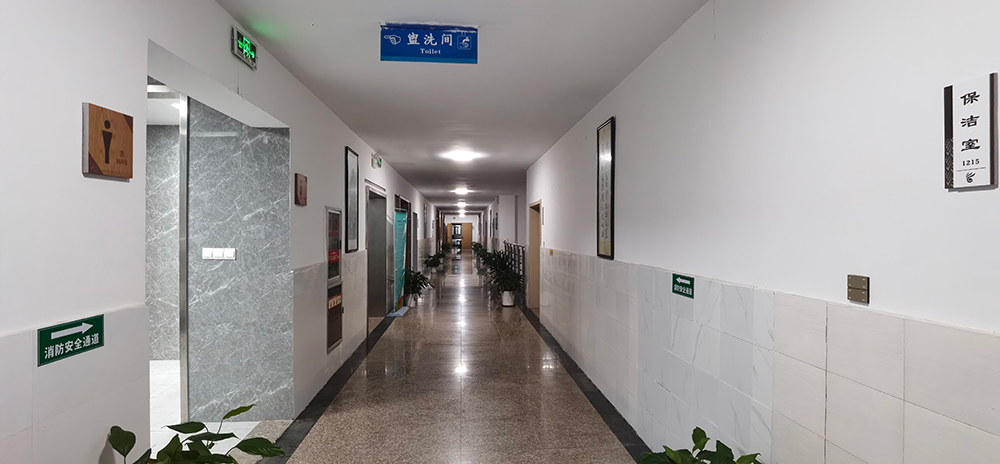

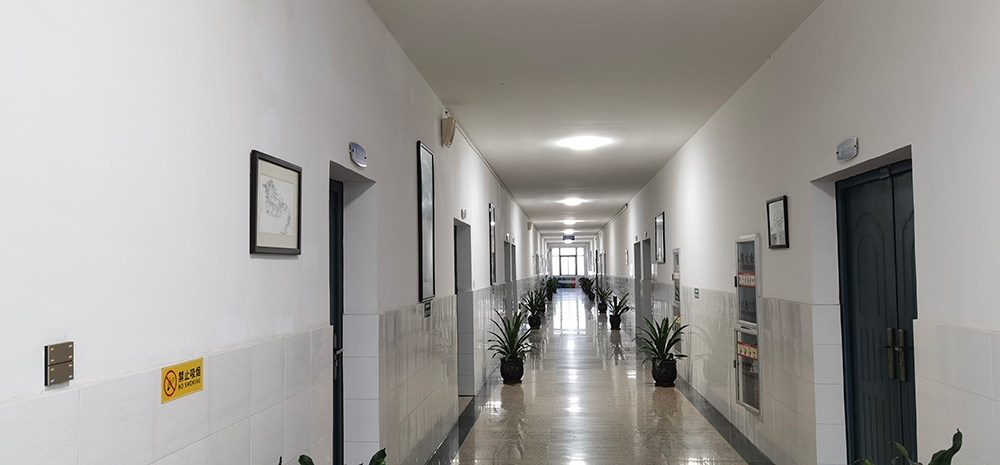

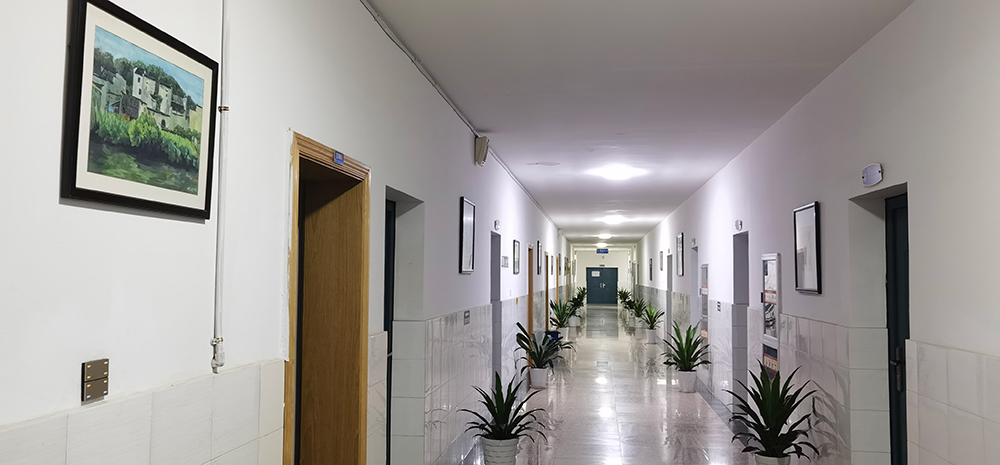

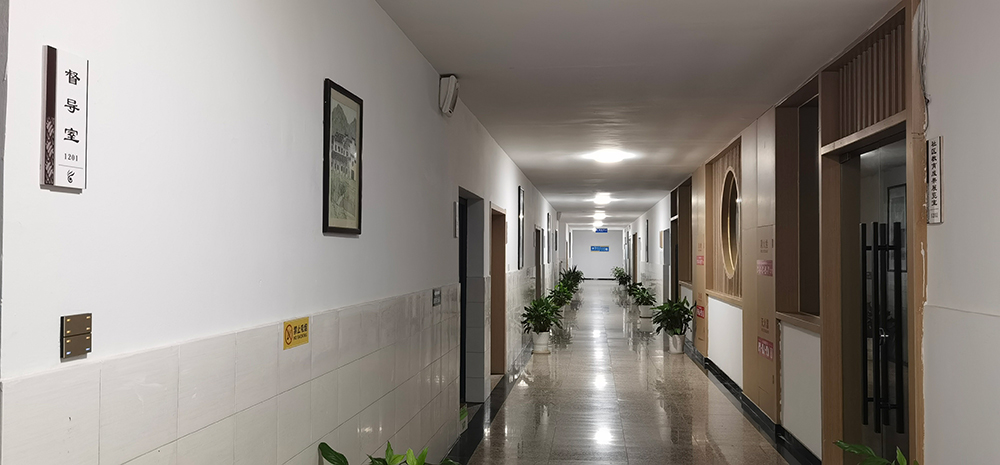

（1）、各樓層過道燈光控制

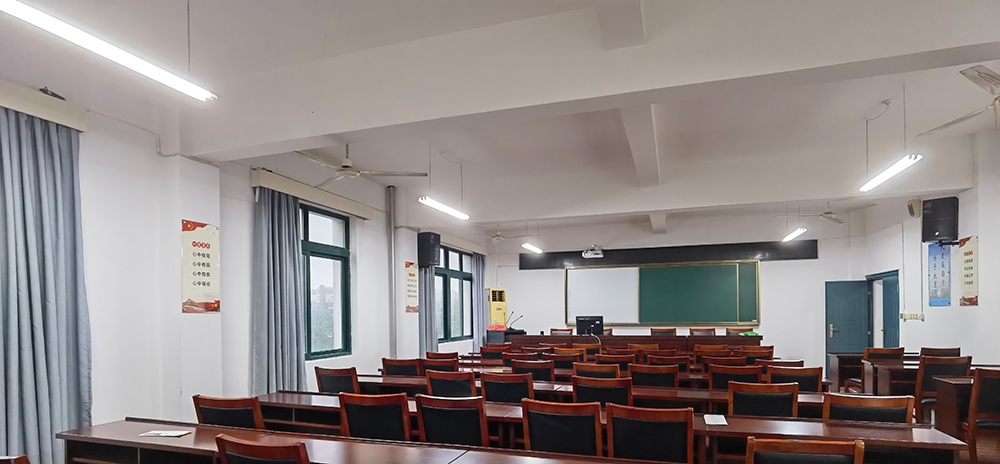

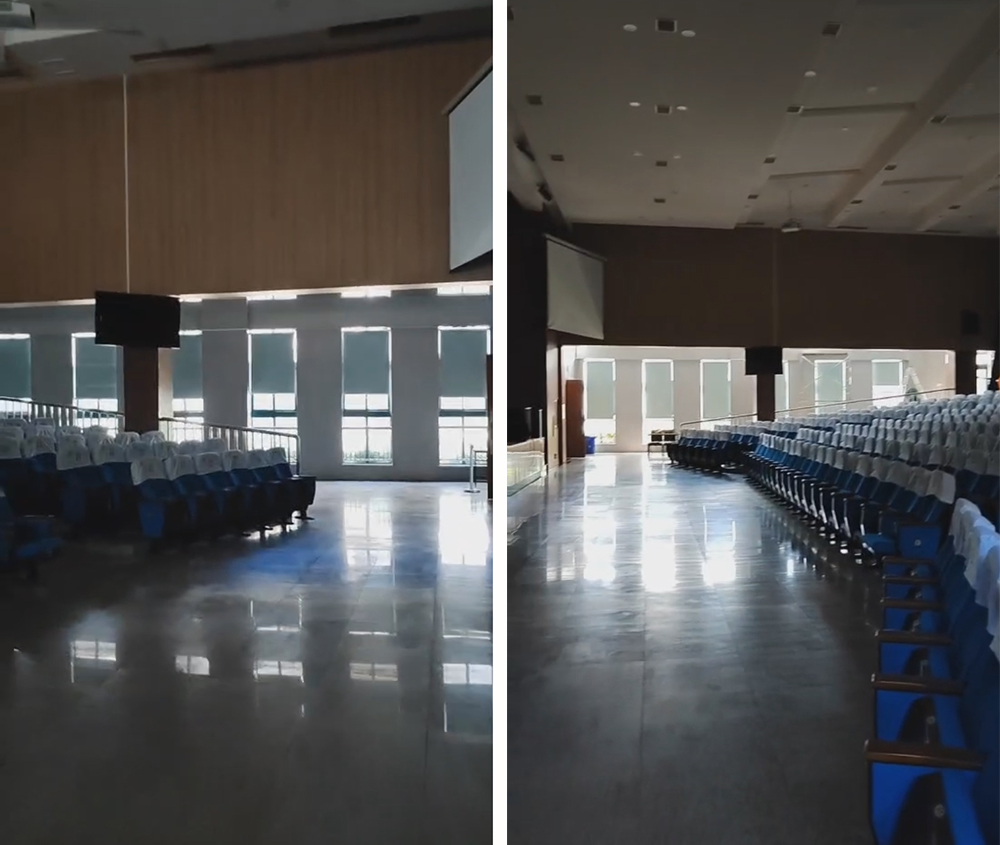

（2）、各樓層共30間教室和辦公室電動窗簾控制+報告廳電動卷簾控制

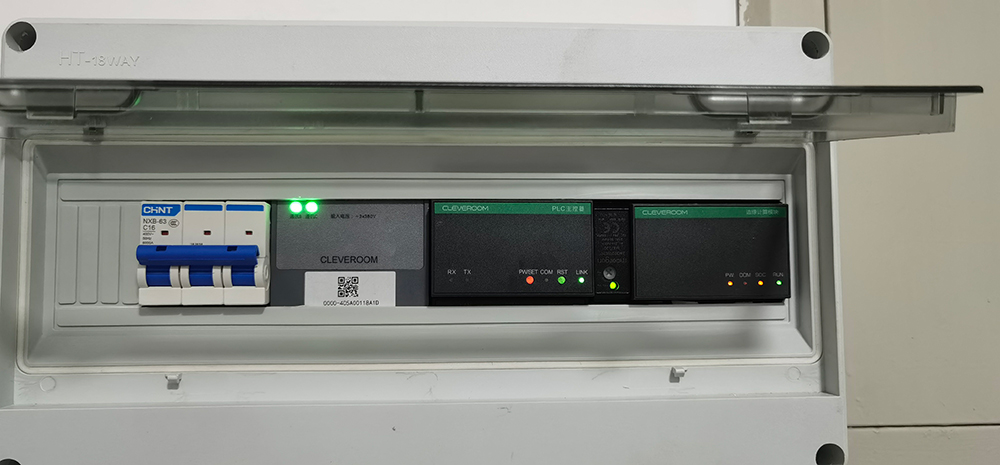

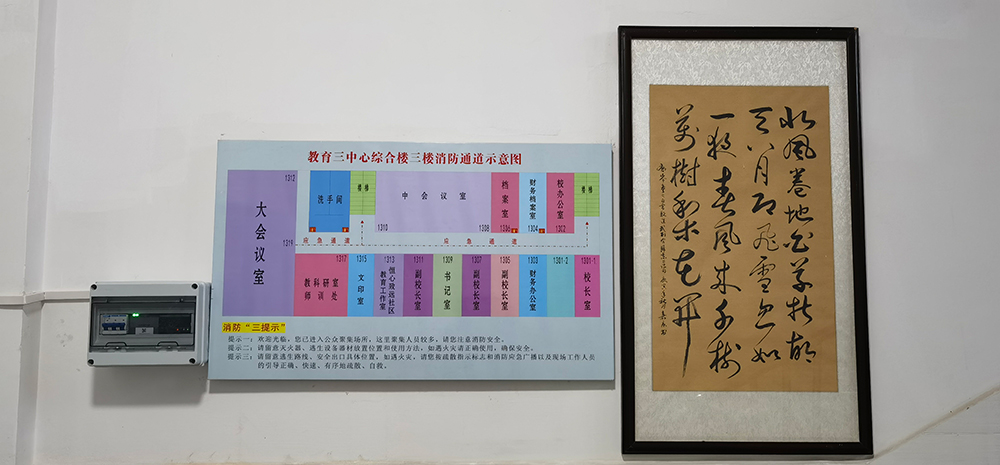

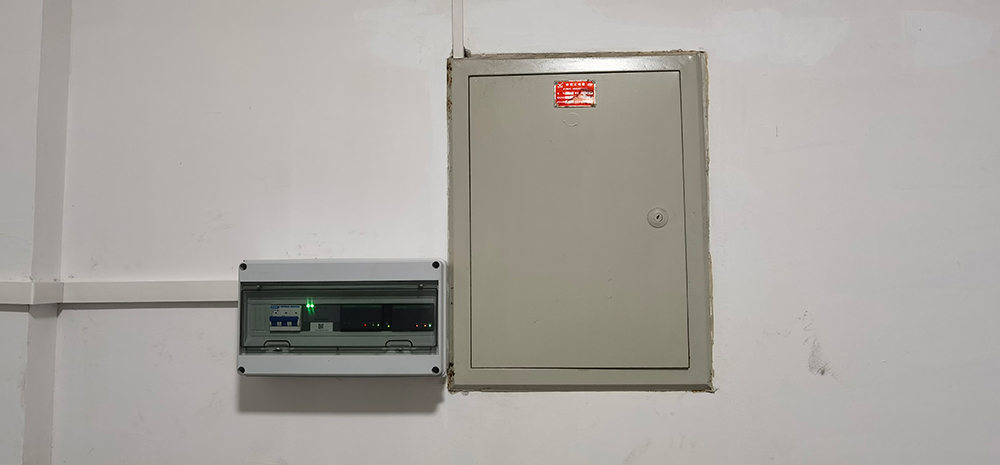

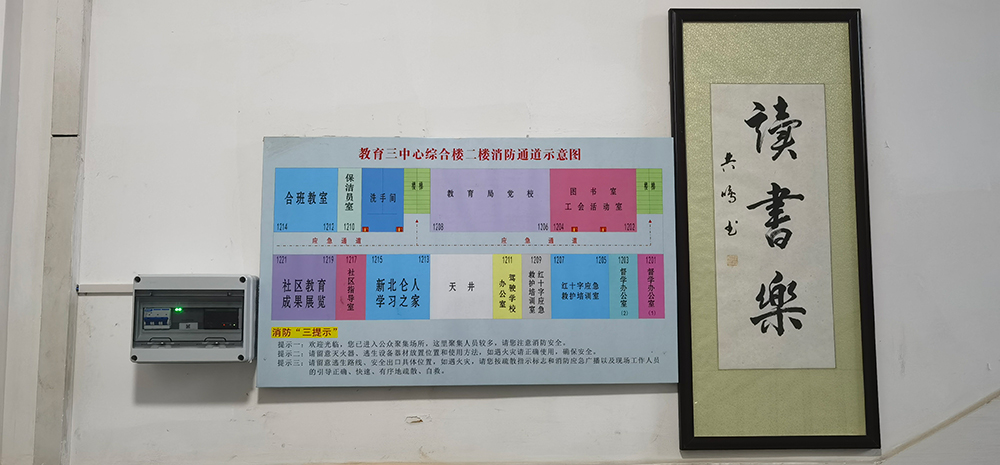

（3）每個樓層構建一個獨立的PLC系統（每個系統安裝1個二合一PLC主控器+1個PLC三相通訊耦合器），4個獨立的PLC系統通過一個邊緣計算模塊融合為一個大系統。
四、項目主要產品配置清單
|
序號 |
產品名稱 |
型號 |
品牌 |
數量 |
單位 |
備注 |
|
1 |
二合一PLC主控器 |
PLC-ZKQ/2H1 |
科力屋 |
4 |
個 |
|
|
2 |
PLC三相通訊耦合器 |
PLC-3X |
科力屋 |
4 |
個 |
|
|
3 |
PLC單相通訊中繼器 |
PLC-1X |
科力屋 |
8 |
個 |
|
|
4 |
8鍵智控面板 |
PLC-8Key/2J |
科力屋 |
43 |
個 |
|
|
5 |
PLC繼電器驅動模塊 |
PLC-Q-1J |
科力屋 |
20 |
個 |
|
|
6 |
PLC多功能協議模塊 |
PLC-X-DGN |
科力屋 |
92 |
個 |
每個模塊控制兩臺485窗簾電機 |
|
7 |
邊緣計算模塊 |
CRM-Edge-M1 |
科力屋 |
1 |
個 |
2-10個獨立PLC系統融合為一個大系統 |
