一、設計師簡介
吳振東 - 寧波市滬東信息工程有限公司智能技術部總監，漢口學院電子信息工程專業，一級建造師（機電專業）；從事弱電行業11年，專攻智能家居領域8年。
本地代表作品有：
·邵成小學智能燈光、窗簾項目
·世貿天璽1500㎡獨棟別墅智能家居、智能影音項目
·龍澤名園1000㎡別墅智能家居項目
·北侖電大培訓大樓智能項目（4層大樓）
·寧波市國稅局稅務大廈（26層大樓）智能空調項目
·寧波市教育服務與電化教育中心智能項目（地下1層+地上11層大樓）等
二、項目基本情況簡介
項目名稱：寧波市教育服務與電化教育中心2024年維修改造項目，項目為后裝改造項目
項目地址：寧波市鄞州區文苑路462號
項目面積：3#樓總共12層（地下1層+地上11層），3#樓面積約15000㎡。（說明：本項目涉及1-4#樓，但主要的智能控制系統和設備都集中在3#樓，因此只給出3#樓的面積）
項目入場時間：2024年8月8日
項目交付時間：2024年10月6日
施工單位：寧波市滬東信息工程有限公司，位于寧波市北侖區長江路1058號
聯系人：吳振東-15336682069
設計師設計理念：
所有設備集成在一個平臺便于業主集中管控；設備節點數多，而且項目面積大，整個系統一定要長期穩定可靠，任何一個設備出問題，都不允許導致系統的癱瘓；后期要便于系統的維護，項目要利于今后按需免布線擴展。
三、項目需求分析（項目建設內容）
該項目為后裝改造項目，其中寧波市教育服務與電化教育中心內3#樓進行照明系統、安防系統、指紋鎖、空調控制系統等智能化升級改造；1#-4#樓的水電計量升級與搭建系統集成節能管理平臺等。
本項目具體建設主要包括節能減排照明燈具更換、智能感應系統、環境智控系統、空調智控系統、指紋鎖智控系統、門禁控制系統、能耗計量系統、智能控制平臺、系統集成管理平臺等。
四、設計方案說明
（1）3#樓所有公共區域照明全自動感應控制、平臺集中管理

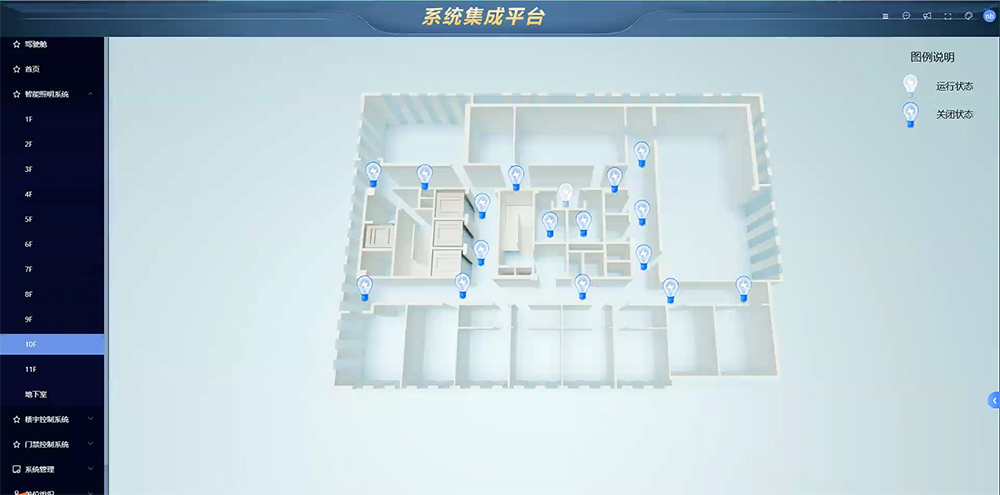

照明集成管理平臺
各樓層電梯廳燈光自動感應控制

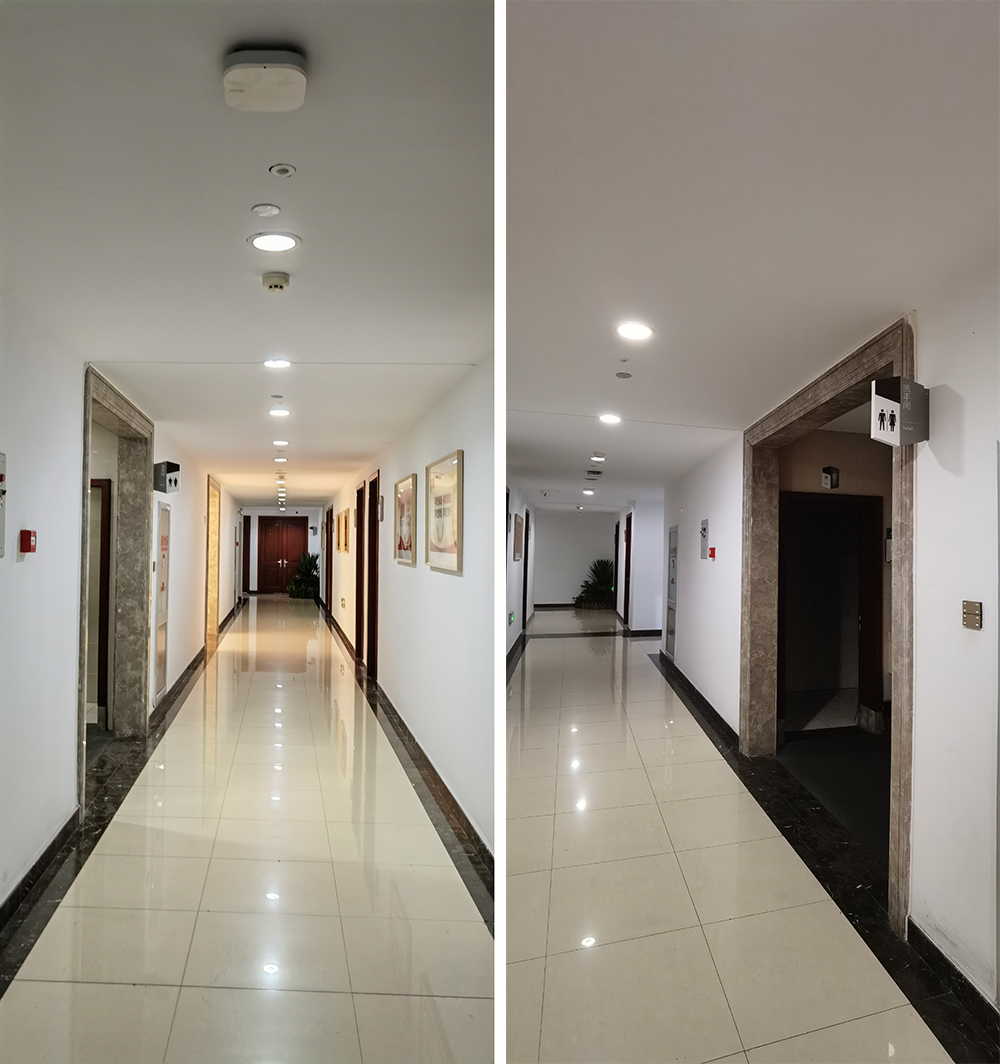

各樓層所有過道燈光自動感應控制

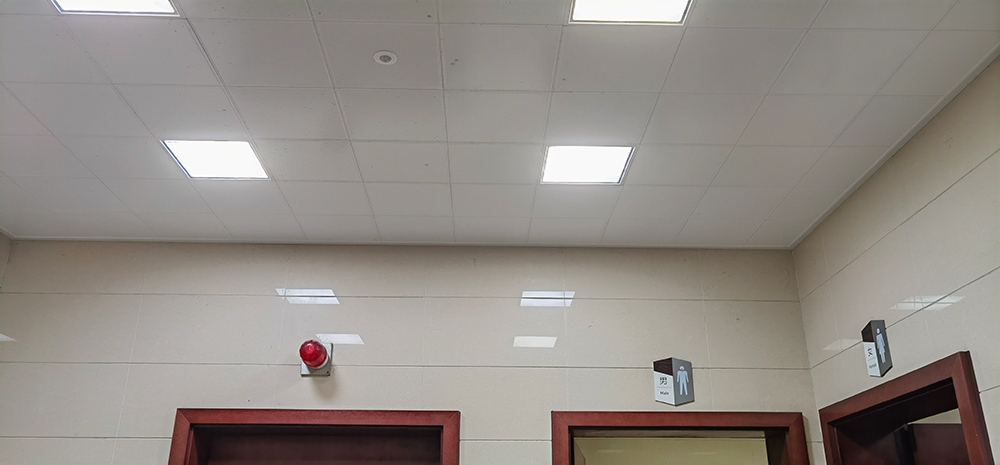

各樓層所有衛生間燈光自動感應控制、智能面板控制
（2）3#樓5層及9-11層共46個辦公室的指紋鎖智能控制

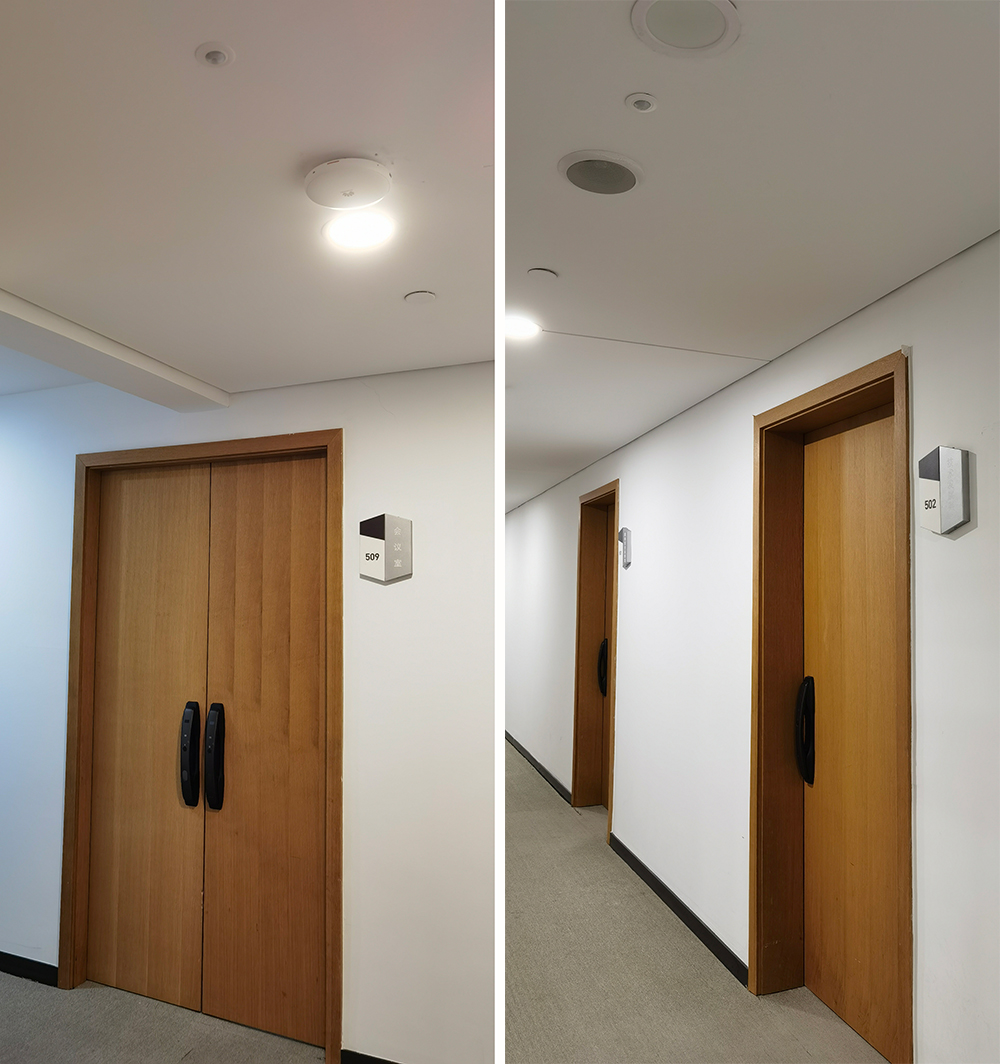

3#樓5層及9-11層共46個辦公室的指紋鎖智能控制

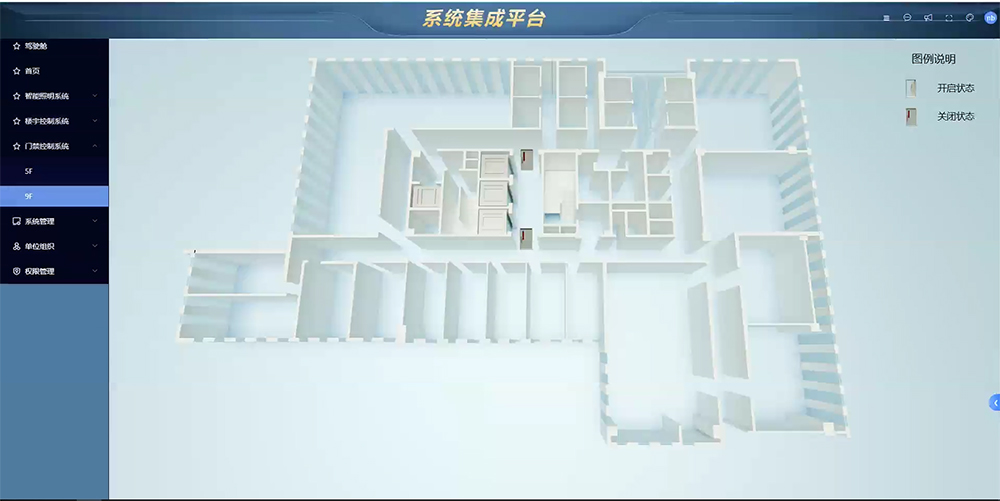

各電梯口的智能門禁系統
（4）3#樓所有中央空調的控制（共255臺空調室內機）

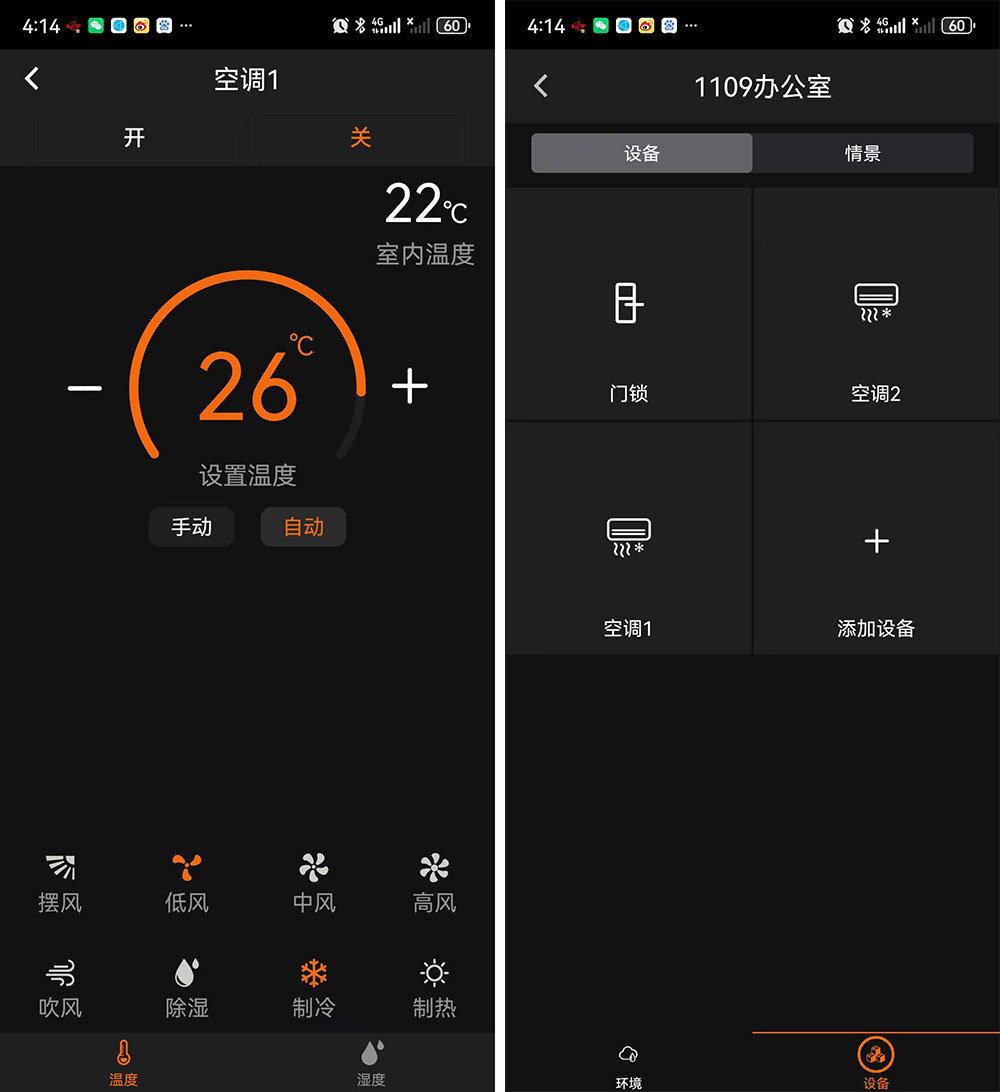

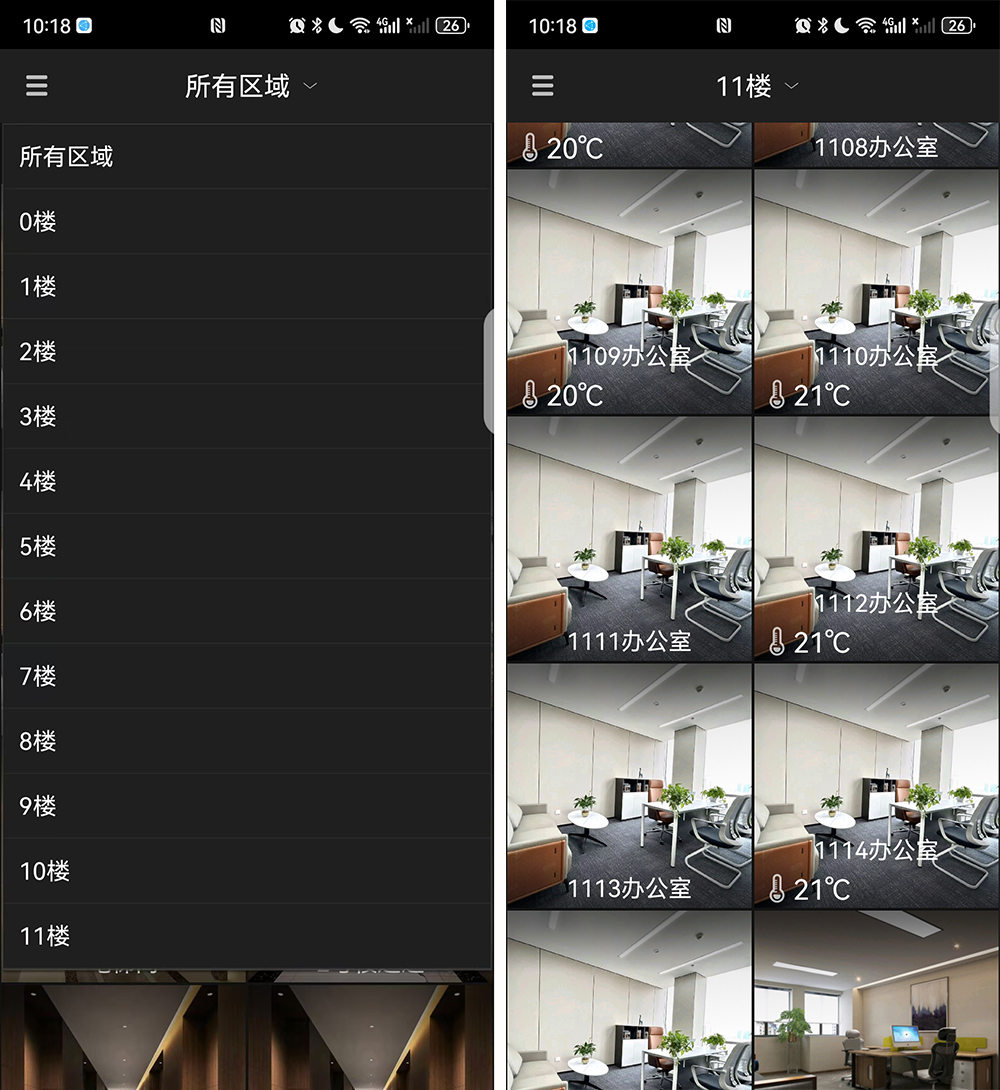

APP單獨或集中控制中央空調

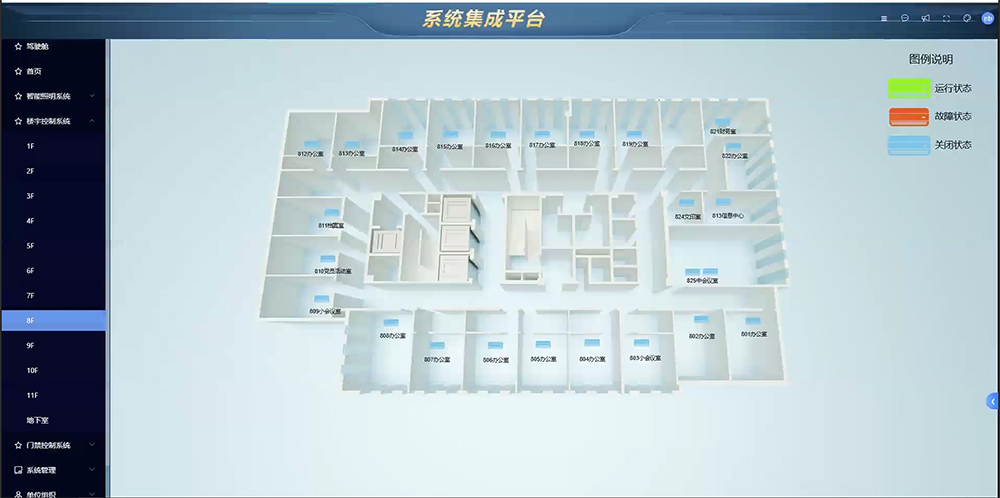

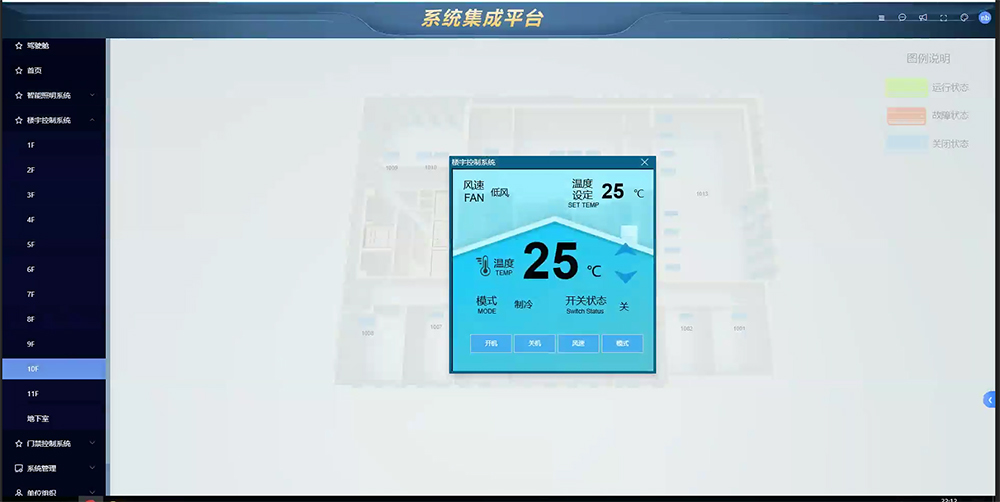

系統集成平臺單獨或集中控制中央空調

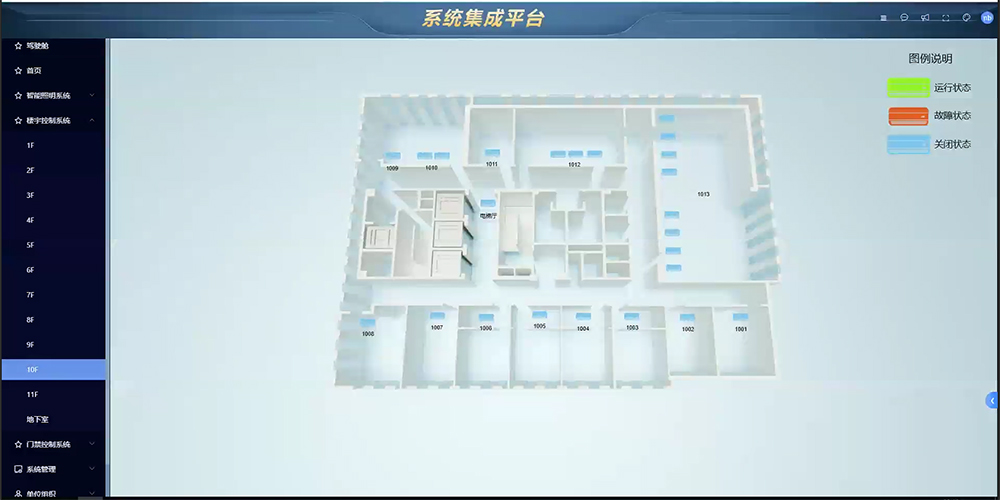

系統集成平臺單獨或集中控制中央空調
系統集成平臺單獨或集中控制中央空調

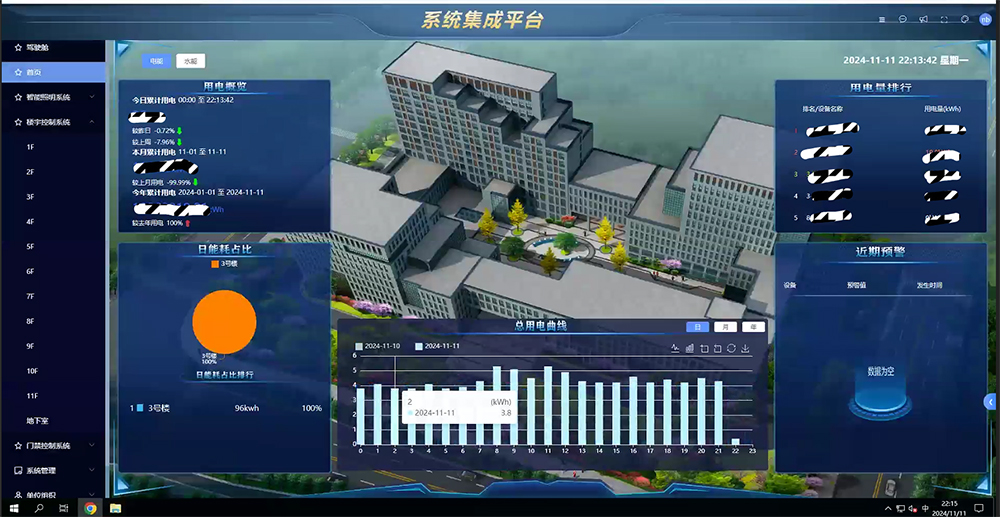

用電量統計分析
用水量統計分析
五、方案設計亮點
科力屋超大系統架構技術，可以將2-30個物理上獨立的科力屋PLC系統融合為一個相互聯動的超大系統，輕松實現樓宇等工裝超大面積項目的后裝智能化改造控制。
該系統架構最大的優勢：任何一個獨立的系統的任何一個產品損壞，本系統不會癱瘓，也不會影響其它獨立系統的正常使用。
六、項目主要產品配置清單
1、智能控制系統主要產品清單
序號
產品名稱
型號
品牌
數量
單位
備注
1
三合一PLC主控器
PLC-ZKQ/3H1
科力屋
10
個
工裝版
2
PLC三相通訊耦合器
PLC-3X
科力屋
10
個
工裝版
3
PLC單相通訊中繼器
PLC-1X
科力屋
33
個
4
8鍵智控面板
PLC-8Key/2J
科力屋
34
個
5
PLC繼電器驅動模塊
PLC-Q-1J
科力屋
78
個
6
AI方位存在感應器
CRM-Sensor/24G
科力屋
81
個
半徑探測（單向探測）
7
PLC-CAN傳感器接口模塊
PLC-X-CAN/AiSensor
科力屋
81
個
8
紅外移動感應器
CRM-Sensor/HW
科力屋
199
個
9
PLC-CAN傳感器接口模塊
PLC-X-CAN/Sensor
科力屋
199
個
10
中央空調適配器
CRM-AC/B/64
科力屋
43
個
對接中弘空調網關
11
PLC-CAN互聯模塊
PLC-X-CAN
科力屋
43
個
12
電源&總線分接模塊
CRM-Power/A
科力屋
1
個
13
PLC指紋鎖模塊
PLC-Lock/IOE
科力屋
46
個
對接愛歐易指紋鎖
14
邊緣計算模塊
CRM-Edge-M1
科力屋
1
個
10個獨立PLC系統融合為一個大系統
15
邊緣計算模塊
CRM-Edge-M8
科力屋
1
個
本地服務器部署
2、能耗計量系統主要產品清單
|
序號 |
產品名稱 |
型號 |
品牌 |
數量 |
單位 |
備注 |
|
1 |
數據采集器 |
EA320 |
壹帆 |
7 |
個 |
|
|
2 |
設備能耗采集箱 |
國產 |
壹帆 |
7 |
個 |
|
|
3 |
軟件 |
EMS5.0-500 |
壹帆 |
1 |
個 |
|
|
4 |
數顯式三相電表（嵌入式） |
FH299E-9SY |
壹帆 |
6 |
個 |
|
|
5 |
水平光電冷水表 |
LERT-DN25 |
壹帆 |
1 |
個 |
|
|
6 |
水平光電冷水表 |
LERT-DN50 |
壹帆 |
25 |
個 |
|
|
7 |
水平光電冷水表 |
LERT-DN100 |
壹帆 |
8 |
個 |
|
|
8 |
水平光電冷水表 |
LERT-DN80 |
壹帆 |
1 |
個 |
|
|
9 |
電腦 |
開天M79f G1s-A096 |
聯想 |
1 |
臺 |
|
|
10 |
核心交換機 |
RG-S5750V2-28GT4XS-L |
銳捷 |
1 |
個 |
|
|
11 |
電源 |
RG-PA70I |
銳捷 |
1 |
個 |
|
|
12 |
機柜 |
AP-J-01X-42 |
愛譜華頓 |
1 |
個 |
|
3、門禁控制系統主要產品清單
|
序號 |
產品名稱 |
型號 |
品牌 |
數量 |
單位 |
備注 |
|
1 |
門禁電源 |
12V |
國產 |
2 |
個 |
|
|
2 |
核心交換機 |
RG-S2906-24GT4MS-L |
銳捷 |
1 |
個 |
|
|
3 |
核心交換機 |
RG-S5750V2-28GT4XS-L |
銳捷 |
1 |
個 |
|
|
4 |
電源 |
RG-PA70I |
銳捷 |
3 |
個 |
|
|
5 |
7寸智能門禁一體機 |
DH-AS17214S-W |
大華 |
8 |
個 |
|
|
6 |
出門按鈕 |
DH-ASF900 |
大華 |
8 |
個 |
|
|
7 |
指紋采集器 |
DH-ASM202 |
大華 |
1 |
個 |
|
|
8 |
門禁發卡器 |
DH-ASM100 |
大華 |
1 |
個 |
|
|
9 |
園區管理一體化平臺 |
DH-SMB-H2 |
大華 |
1 |
個 |
|
|
10 |
墻裝機柜 |
AP-J-01X-6Q |
愛譜華頓 |
1 |
個 |
|
|
11 |
24芯光纖配線架 |
AP-P-04-P-24A |
愛譜華頓 |
1 |
個 |
|
|
12 |
光纖熔接盒 |
8口 |
愛譜華頓 |
1 |
個 |
|
|
13 |
接口卡 |
DGE-872 |
DLINK |
8 |
個 |
|
4、集成平臺接口主要產品清單
|
序號 |
產品名稱 |
型號 |
品牌 |
數量 |
單位 |
備注 |
|
1 |
建筑系統集成平臺 |
定制 |
壹帆 |
1 |
個 |
|
|
2 |
三維引擎 |
定制 |
壹帆 |
1 |
個 |
|
|
3 |
客戶端平臺 |
定制 |
壹帆 |
1 |
個 |
|
|
4 |
平面制圖模塊 |
定制 |
壹帆 |
1 |
個 |
|
|
5 |
系統聯動模塊 |
定制 |
壹帆 |
1 |
個 |
|
|
6 |
信息推送 |
定制 |
壹帆 |
1 |
個 |
|
|
7 |
門禁監測系統接口 |
定制 |
壹帆 |
1 |
個 |
|
|
8 |
樓宇自控系統接口 |
定制 |
壹帆 |
1 |
個 |
|
|
9 |
智能照明系統接口 |
定制 |
壹帆 |
1 |
個 |
|
|
10 |
能耗監測系統接口 |
定制 |
壹帆 |
1 |
個 |
|
|
11 |
報警分析 |
定制 |
壹帆 |
1 |
個 |
|
|
12 |
能耗分析 |
定制 |
壹帆 |
1 |
個 |
|
|
13 |
硬件接口子系統 |
定制 |
壹帆 |
1 |
個 |
|
|
14 |
對接開發及調試 |
定制 |
壹帆 |
1 |
個 |
|
七、集成商設計感悟
這是一幢入駐辦公多年的大樓，不可能重新布線，而且這是一個教育部門的辦公大樓，改造的時間窗口只有短短不到兩個月的時間，首先排除了需要額外獨立敷設通信線且施工調試過程繁瑣的有線系統；鑒于無線系統對于構建大系統的穩定性不足，剩下的就是考慮兼容傳統電工布線的PLC系統。經多方考察，科力屋的無主機PLC系統很適合該項目需求，且科力屋已經具備了構建超大樓宇智控系統的技術，并提供有開放接口對接第三方樓宇自控集成管理平臺，因此入選。
在項目的實施工程中，得到了科力屋以及相關產品供應商積極的技術支持，使項目得以順利交付，業主很滿意。
交付不是結束，而是服務的開始，我們作為項目的實施方和服務方，一定會為業主的智能化系統做好保駕護航工作。
