項目地址：遼寧省錦州市
完工時間：2018年2月
功能簡述：激光探測報警、語音提示、燈光聯動、自動控制等
方案描述：
1、調車作業報警系統方案詳細說明

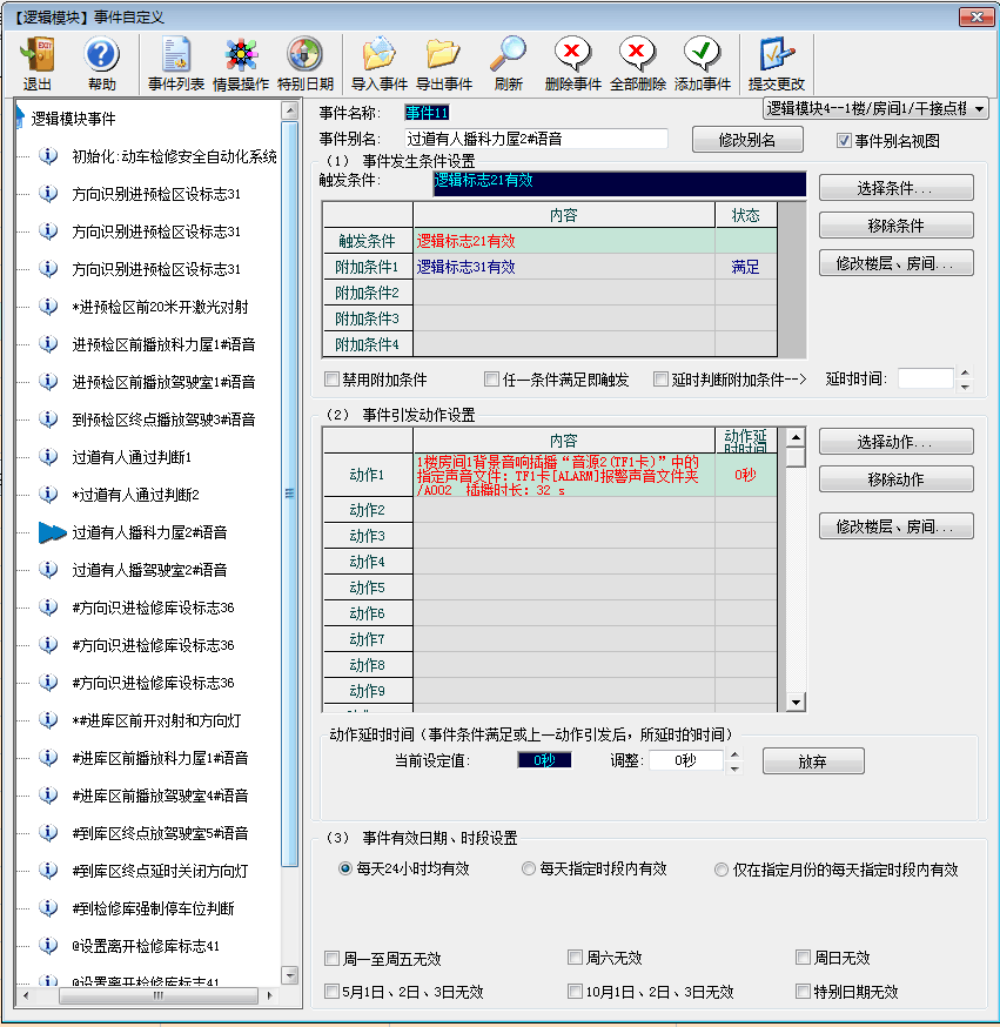

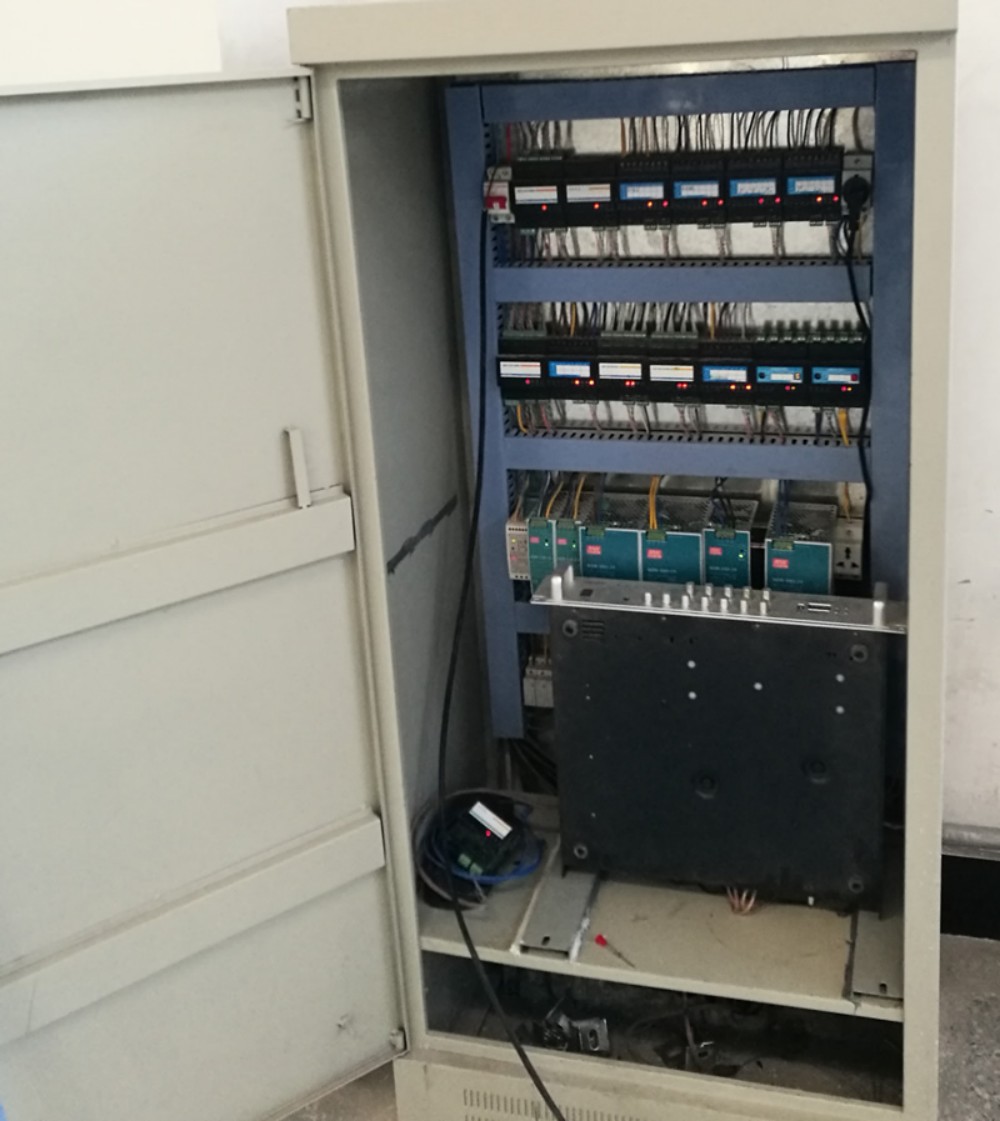

本系統采用全自動控制技術，前端采用軌道傳感器做為報警系統觸發設備，控制系統采用總線智能化控制系統，系統運行穩定可靠。此系統可識別火車運行方向。
當火車準備進入預檢區前20米處時，觸發進庫傳感器，該車道預檢區的激光報警系統啟動。激光探測器打出兩道紅色激光，廣播系統循環播放“一車道在調車作業，請注意安全”。機車內廣播系統語音提示“車列即將進入預檢區，請注意安全”。此時預檢區，如果有人穿越或阻擋激光光線時，廣播系統語音切換到“有人穿越軌道，請注意安全”。當火車行駛至距離預檢區終點10米處時，機車內廣播系統語音提示“車輛即將進入終點，請注意安全”，車輛到達預檢區終點后，該系統延時自動關閉。

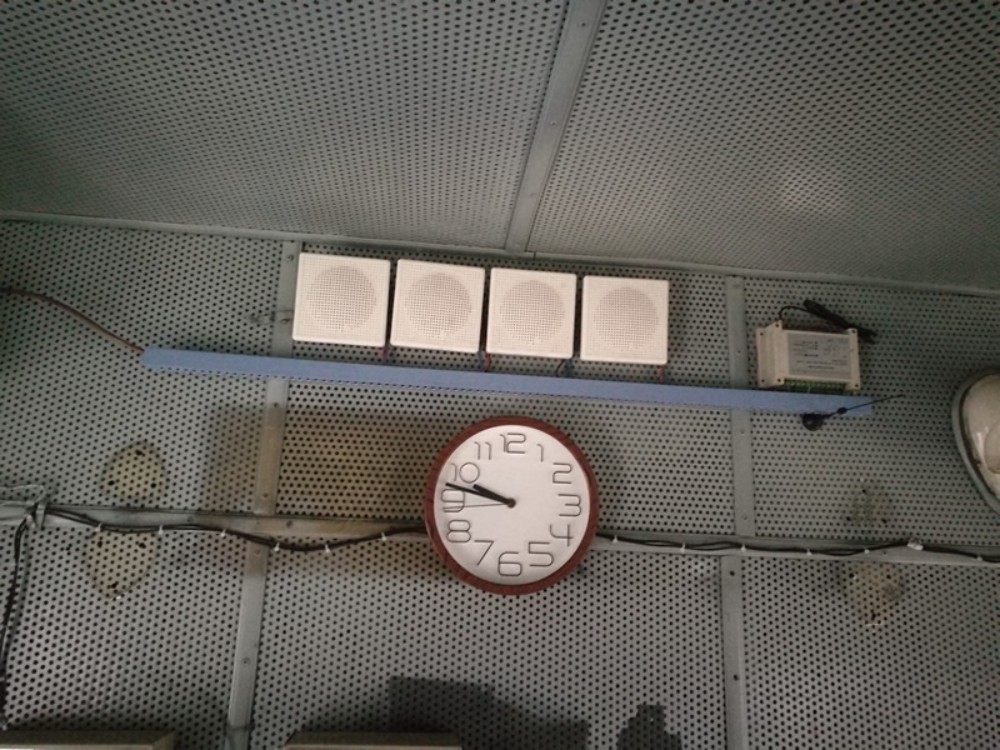

當火車駛?cè)霗z修庫前20米處時，觸發進庫傳感器，激光報警系統自動啟動。檢修車庫內激光探測器、廣播系統同時打開，室外廣播系統提示“車輛準備進庫，請注意安全”。室內激光設備、廣播系統啟動后，激光探測器發出兩道紅色光線，給現場人員以視覺沖擊，同時廣播系統會給現場發出語音提醒，如（一車道正在調車作業，請大家注意安全），語音內容可自定義。此時如果有人穿越或阻擋激光光線時，廣播系統語音提示“有人侵線，請注意安全”。

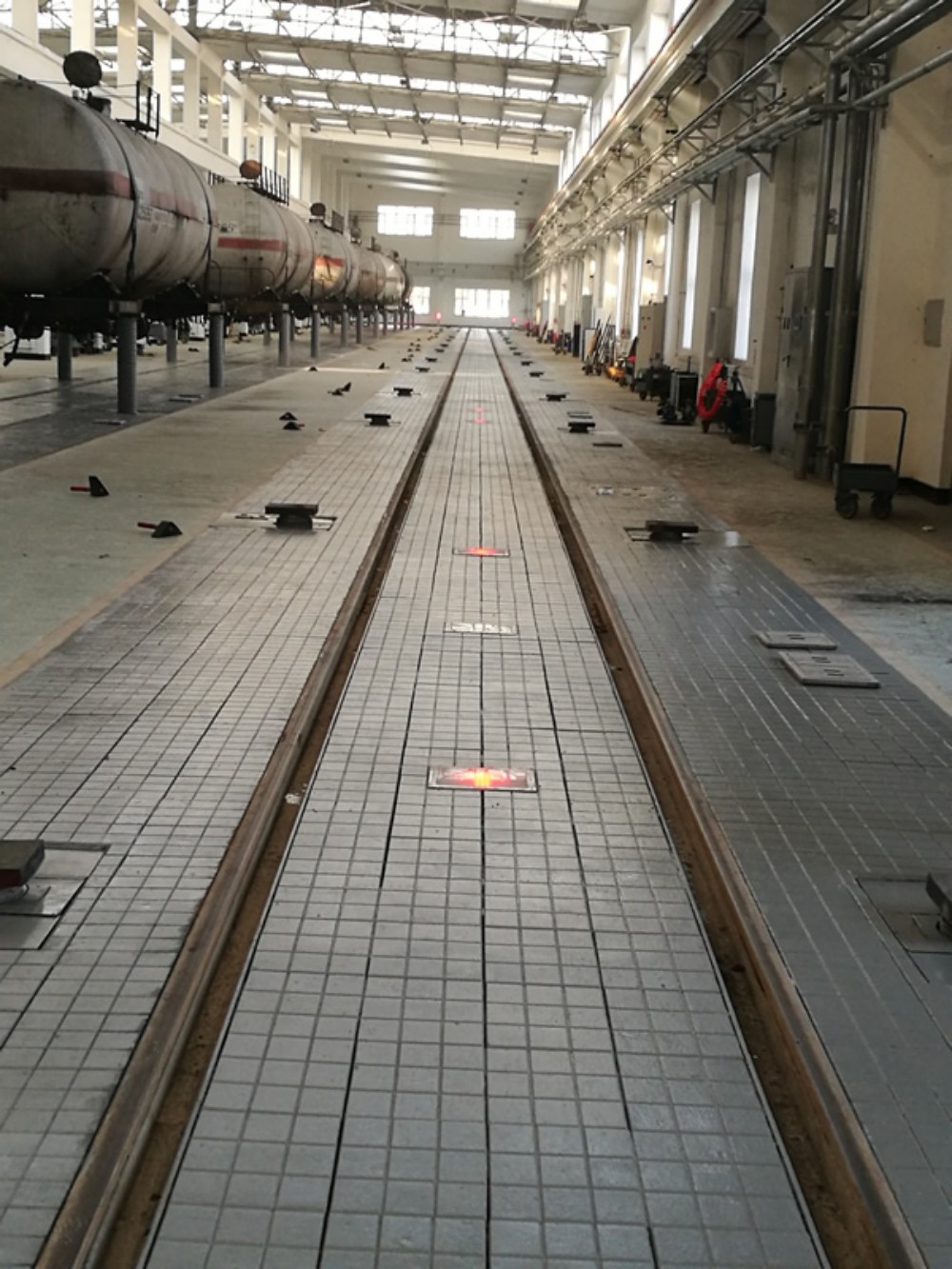

此系統并聯動軌道內LED燈光系統，LED燈光分三種模式，列車進庫時，LED燈為一個紅色箭頭，箭頭方向與列車行進方向一致，列車到達終點后，機車頭即將駛離檢修庫時，此時LED燈的箭頭的方向變?yōu)榕c機車頭行駛的方向一致，當機車頭駛離檢修庫時，LED燈變成白光，為正常照明狀態?；疖囘M(jìn)入檢修庫后，距離終點10米處，機車內廣播系統發出語音提示“列車即將進入終點，注意安全”。同時軌道終點的止擋自動彈起，當火車距離終點2米處時，司機沒有采取剎車措施，系統會給剎車系統一個信號，車輛自動停車。車列停穩后，機車頭駛離檢修庫后，激光報警系統自動延時關閉。
本系統也可由工作人員通過墻壁上的智能控制面板手動啟動或關閉該系統。
2、天車作業警示系統
天車作業時聯動天車語音系統，語音系統會不停的播放“天車正在作業，請注意安全”，當天車左右行進時，聯動地面LED燈，LED燈分為兩種模式，即兩個箭頭，LED燈的箭頭方向會與天車運行的方向一致。
